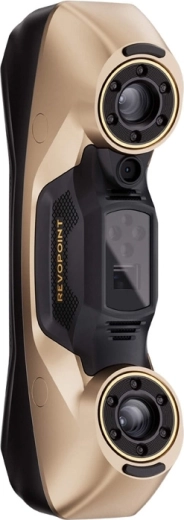

A Revopoint MetroY Ultra (CMM Edition) egy fejlett ipari 3D szkenner, amely a kék fényt, a többsoros lézert és a strukturált fényt ötvözi a gyors és rendkívül pontos digitalizáláshoz – akár 0,015 mm pontossággal, akár 90 FPS sebességgel, valamint valós idejű adatátvitellel Wi‑Fi 6-on keresztül. A Revo Metro és a Revo Measure szoftvereknek köszönhetően komplett munkafolyamatot kap a szkenneléstől a metrológiai mérésekig és a minőségellenőrzésig.
Ipari pontosság és nagy adatsűrűség
A kék fény, a többsoros lézer és a strukturált fény kombinációja rendkívül precíz rögzítést tesz lehetővé akár 0,015 mm pontossággal és akár 0,05 mm ponttávolsággal – ideális méretellenőrzéshez és alkatrészek részletgazdag digitalizálásához.
Gyors szkennelés kihívást jelentő körülmények között
Szkenneljen akár 90 FPS sebességgel, és rögzítsen másodpercenként milliónyi pontot. A többsoros lézer üzemmód akár 100 000 lux megvilágítás mellett is lehetővé teszi a munkát, így a szkenner ipari környezetben és laboron kívül is megállja a helyét.

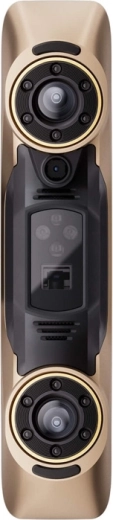

CMM Edition: pontosság-ellenőrzés és metrológiai mérések
A CMM kiadás pontosság-ellenőrzési funkciókat ad hozzá golyós mérőlemez segítségével, valamint a Revo Measure szoftverben (PTB-tanúsított algoritmusok) elérhető méréseket, elemzéseket és riportokat. Professzionális minőségellenőrzéshez és az eredmények dokumentálásához ideális.
A Revopoint MetroY Ultra CMM Edition olyan helyzetekre készült, ahol a pontos adatok döntőek: visszamodellezés (reverse engineering), gyors prototípusgyártás, termelés, valamint professzionális minőségellenőrzés. A szkenner összetettebb fényviszonyok mellett is képes rögzíteni (akár 100 000 luxig), és a nagy pontsűrűségnek köszönhetően gyorsan és következetesen készít részletgazdag 3D modelleket.
A CMM kiadás metrológiai funkciókkal bővíti az eszközt – lehetővé teszi a gyors pontosság-ellenőrzést közvetlenül a munkahelyen egy golyós kalibrációs lemezzel, majd a zökkenőmentes továbblépést a Revo Measure környezetben történő mérésekre (PTB által tanúsított algoritmusok). A Wi‑Fi 6-on keresztüli vezeték nélküli működés emellett megkönnyíti a csapatmunkát és a gyártási felhasználást is.
Fő előnyök:
- Egyedi felvételi pontosság akár 0,015 mm, térfogati pontosság 0,015 mm + 0,04 mm × L (m)
- Gyors szkennelés akár 90 FPS, és akár 3 000 000 pont/s (lézer), illetve akár 7 000 000 pont/s (strukturált fény)
- 5 szkennelési mód sebességhez, részletekhez és mély furatokhoz + teljes mezős strukturált fény
- Wi‑Fi 6 valós idejű adatátvitelhez és kényelmes együttműködéshez
- Gazdag tartozékkészlet forgóasztallal, kalibrációs lemezekkel és 1 éves Revo Measure licenccel
Műszaki adatok
- Gyártó
- Revopoint
- Modell
- MetroY Ultra
- Egy felvétel pontossága (változat)
- akár 0,01 mm
- Egy felvétel pontossága
- akár 0,015 mm
- Térfogati pontosság
- 0,015 mm + 0,04 mm × L (m), ahol L a tárgy hossza
- Ponttávolság
- akár 0,05 mm
- Munkatávolság
- 200–400 mm
- Egy szkennelés területe minimális távolságnál
- 152 × 138 mm 200 mm-nél
- Egy szkennelés területe maximális távolságnál
- 332 × 276 mm 400 mm-nél
- Minimális szkennelési térfogat
- 10 × 10 × 10 mm
- Maximális szkennelési térfogat
- 2 × 2 × 2 m
- Szkennelési sebesség
- NVIDIA GPU: akár 90 képkocka/másodperc
CPU: akár 60 képkocka/másodperc - Pontrögzítési sebesség
- Többsoros szkennelés: 3 000 000 pont/s
Strukturált fényes szkennelés: 7 000 000 pont/s - RGB kamera felbontása
- 2 MP
- Processzor
- 4 magos ARM, 2,0 GHz
- Kültéri szkennelés
- Igen (a többsoros lézer üzemmód akár 100 000 lux fényviszonyok mellett is lehetővé teszi a működést)
- 3D fényforrás
- 34 kék keresztvonal
15 kék párhuzamos vonal
1 kék vonal mély furatokhoz
62 soros, teljes mezős kék strukturált fény - Megvilágítás
- 12 kék LED
- A szkenner tömege
- 450 g
- Méretek (H × Sz × M)
- 211 × 94 × 47 mm
